[일반기계기사] 절삭 이론 - 구성인선 (Built Up Edge)

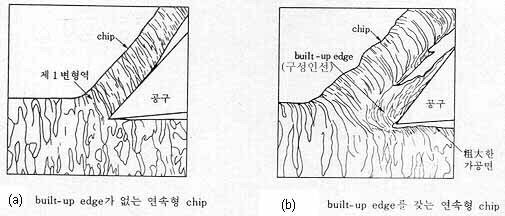

(1) 구성인선의 정의

 연성(延性)이 큰 재질을 절삭할 때 칩(chip)의 일부가 공구에 달라붙어 공구의 날과 같은 역할을 하는데 이를 구성인선이라 한다.



(2) 구성인선의 장단점

 장점: 안정된 구성인선은 공구에 달라붙어 공구의 수명을 연장시키고 칩과의 접촉길이를 짧게하여 마찰력을 감소시킨다.

 단점: 불안정한 구성인선은 탈락될 때 공구의 일부와 같이 떨어져 공구의 수명을 단축시키고 크기가 주기마다 바뀌기 때문에 가공면에 흠집을 내고 진동을 일으켜 가공면의 표면 정도와 치수 정밀도를 떨어뜨린다.

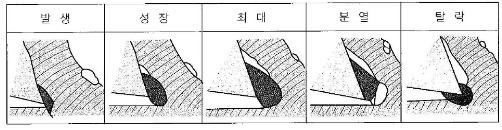

(3) 구성인선의 과정

 발생 ---> 성장 ---> (최대) ---> 분열 ---> 탈락 (1/10~1/1200s 주기)



(4) 발생을 감소시키기 위한 방법

 (a) 절삭 깊이를 작게

 (b) 경사각을 크게 날 끝을 예리하게

 (c) 고속 절삭
 (d) 절삭유 사용
