[일반기계기사] 형상 모델링 - 3차원 모델링 (wire, surface, solid)

1. 종류

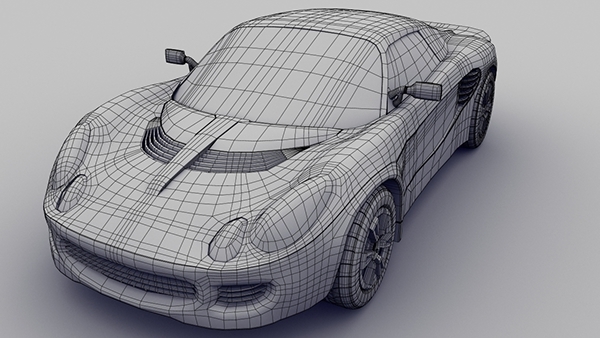

  a) 와이어 프레임 모델링 (Wire Frame Modeling)

  b) 서피스 모델링 (Surface Modeling)

  c) 솔리드 모델링 (Solid Modeling)



2. 3차원 모델링의 장단점

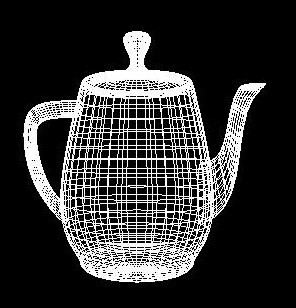

  a) 와이어 프레임 모델링 (Wire Frame Modeling)



   장점

     1) 모델 작성이 쉽다.

     2) 처리 속도가 빠르다.

     3) 데이터 구성이 간단하다.

     4) 3면 투시도 작성이 용이하다.



    단점

     1) 물리적 성질을 계산할 수 없다.

     2) 숨은선 제거가 불가능하다.

     3) 간섭체크가 어렵다.

     4) 단면도 작성이 불가능하다.

     5) 실체감이 없다.

     6) 형상을 정확히 판단하기 어렵다.



  와이어 프레임 모델링은 3면 투시도 작성을 제외하곤 대부분의 작업이 곤란하다.

 대신에 물체를 빠르게 구상할 수 있고, 처리 속도가 빠르고 차지하는 메모리량이

 적기때문에 가벼운 모델링에 사용한다.

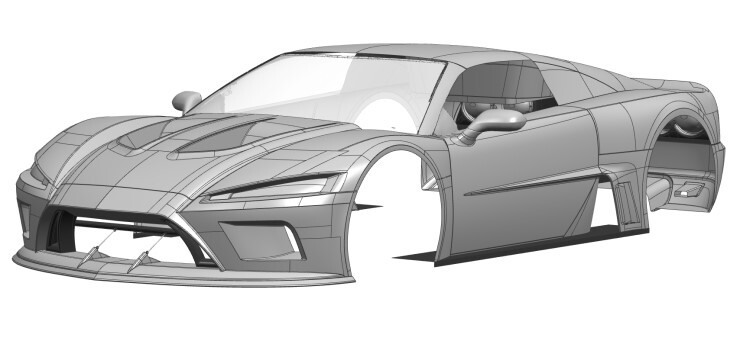

  b) 서피스 모델링 (Surface Modeling)



  장점

    1) 은선 처리가 가능하다.

    2) 단면도 작성을 할 수 있다.

    3) 음영처리가 가능하다.

    4) NC가공이 가능하다.

    5) 간섭체크가 가능하다.

    6) 2개 면의 교선을 구할 수 있다.



  단점

    1) 물리적 성질을 계산할 수 없다.

    2) 물체 내부의 정보가 없다.

    3) 유한요소법적용(FEM)을 위한 요소분할이 어렵다.



  서피스 모델링은 면을 이용해서 물체를 모델링하는 방법입니다. 따라서, 와이어

 프레임 모델링에서 어려웠던 작업을 진행할 수 있습니다. 또한, 서피스 모델링의

 최대 장점이라고 한다면 NC가공에 최적화되어 있다는 점입니다. 솔리드 모델링

 에서도 가능하지만, 데이터 구조가 복잡하기 때문에 서피스 모델링을 선호합니다.





​

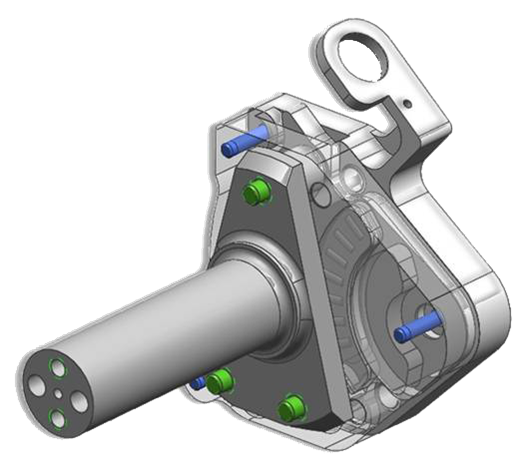

  c) 솔리드 모델링 (Solid Modeling)

  장점

    1) 은선 제거가 가능하다.

    2) 물리적 특정 계산이 가능하다. (체적, 중량, 모멘트 등)

    3) 간섭체크가 가능하다.

    4) 단면도 작성을 할 수 있다.

    5) 정확한 형상을 파악할 수 있다.



  단점

    1) 데이터 구조가 복잡하다.

    2) 컴퓨터 메모리를 많이 차지한다.



  솔리드 모델링은 와이어 프레임 모델링과 서피스 모델링에 비해서 모든 작업이

 가능합니다. 하지만 데이터 구조가 복잡하고 컴퓨터 메모리를 많이 차지하기

 때문에, 특수할 때에는 나머지 두 모델링을 더 선호할 때가 있습니다.
