[가스기사] 플레어스택(Flare Stack)의 설치기준

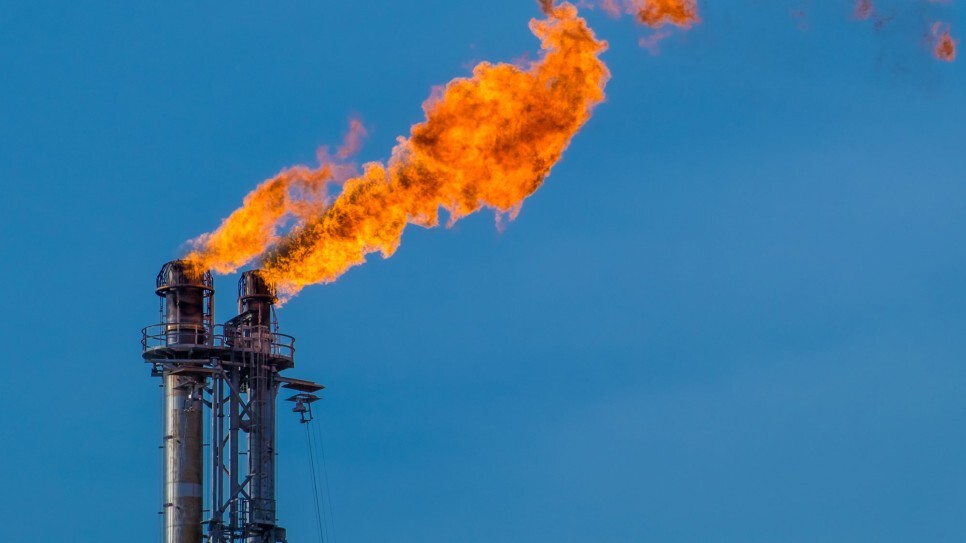

'플레어스택(Flare Stack)'이란?
가연성가스의 설비에서 이상 상태가 발생한 경우 긴급이송장치에서
이송되는 가스를 연소시켜 대기로 안전하게 방출하는 장치이다.



ㄱ. 플레어스택의 설치위치 및 높이는 플레어스택 바로 밑의 지표면에 미치는 복사열이 4000kcal/㎡h 이하가 되도록 한다.
ㄴ. 파이롯트버너 또는 항상 작동할 수 있는 자동점화장치를 설치한다.
ㄷ. 역화 및 공기 등과의 혼합 폭발을 방지하기 위한 장치를 설치해야 한다.
ㄹ. 플레어스택의 혼합폭발 장치
 (1) Liquid Seal 설치
 (2) Flame Arresstor 설치
 (3) Vapor Seal 설치
 (4) Purge Gas 주입
 (5) Molecular Seal 설치
