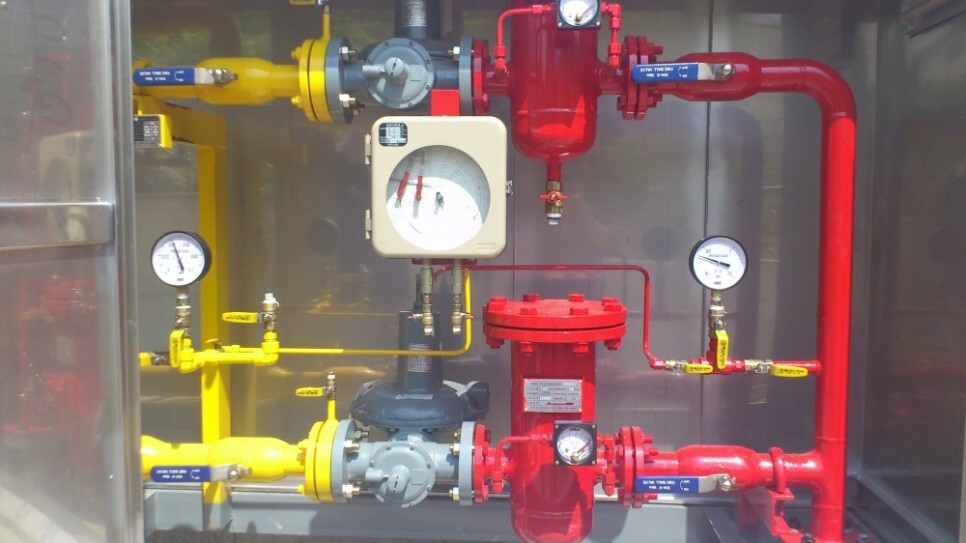

[가스기사] 정압기(Governor)에 대해서 알아보자

ⓐ 기능

ㄱ. 도시가스 압력을 사용처에 맞게 낮추는 감압기능

ㄴ. 2차측의 압력을 허용압력으로 유지하는 정압기능

ㄷ. 가슴의 흐름이 없을 때는 밸브를 폐쇄하여 압력상승을 방지하는 폐쇄기능

​

ⓑ 정압기의 종류 및 특징

종류	특성
레이놀드(Reynolds)식	Unloading 형식이다. 다른 형식에 비해 크기가 크다. 정특성은 양호하나 안정성이 떨어진다. 본체는 복좌밸브로 되어 있어 상부에 다이어프램을 갖는다.
피셔(Fisher)식	Loading 형식이다. 정특성과 동특성이 양호다. 컴팩트(Compact)하다.
액셜 플로우(Axial-flow)식	극히 컴팩트(Compact)하다. 변칙 Unloading 형식이다. 정특성과 동특성이 양호하다. 고차압이 될수록 특성이 양호해진다.

ⓒ 정압기의 특성

ㄱ. 정특성 : 정상상태에서 유량과 2차 압력의 관계를 말한다.

ㄴ. 동특성 : 부하변동이 큰 신속성과 안전성이 요구되는 관계를 말한다.

ㄷ. 유량특성 : 메인밸브의 열림과 유량의 관계를 말한다.

ㄹ. 사용최대차압 : 메인밸브에 1차 압력과 2차 압력의 차가 발생하여 실제사용 범위 내에서 최대로 되었을 때의 차압을 말한다.

ㅁ. 작동최소차압 : 파일로트식 정압기가 작동할 수 없는 1차 압력과 2차 압력의 차압의 최소값을 말한다.

​

ⓓ 정압기의 부속설비

ㄱ. 불순물제거 장치 : 배관 내의 불순물(녹, 먼지, 흙 등)을 1차측에 여과기를 설치하여 제거한다.

ㄴ. 이상압력상승방지 장치 : 2차측 배관의 압력 상승으로 가스미터파손, 배관누설, 연소불량 등 사고를 미연에 방지하는 장치이다.

ㄷ. 가스차단장치 : 정압기 입출구에 설치한다.

​

ⓔ 정압기실 기술기준

ㄱ. 정압기 기밀시험

(1) 입구측 : 최고사용압력의 1.1배

(2) 출구측 : 최고사용압력의 1.1배 또는 8.4kPa 중 높은 압력

ㄴ. 정압기 점검

(1) 분해점검 : 설치 후 2년에 1회 이상 실시

(2) 작동상황 점검 : 1주일에 1회 이상 실시

(3) 필터 분해점검 : 가스공급개시 후 1개월 이내 및 가스공급개시 후 매년 1회 이상

ㄷ. 가스방출관의 방출구 : 지면으로부터 5m 이상의 높이에 설치

ㄹ. 경계책 : 1.5m 높이의 철책 또는 철망으로 설치

ㅁ. 정압기실 조명 : 150lux 이상

ㅂ. 기계환기설비

(1) 통풍능력 : 바닥면적 1㎡마다 0.5㎥/분 이상

(2) 배기가스 방출구를 지면에서 5m 이상의 높이에 설치

(3) 통풍구조는 환기구를 2방향 이상 분산설치

(4) 배기구는 천장면으로부터 30cm 이내에 설치

(5) 흡기구와 배기구의 관경은 100mm 이상

ㅅ. 가스누출검지경보장치

(1) 검지부 설치개수 : 바닥면 둘레 20m에 대하여 1개 이상

(2) 작동 : 폭발하한계의 1/4 이하에서 60초 이내에 경보가 작동
