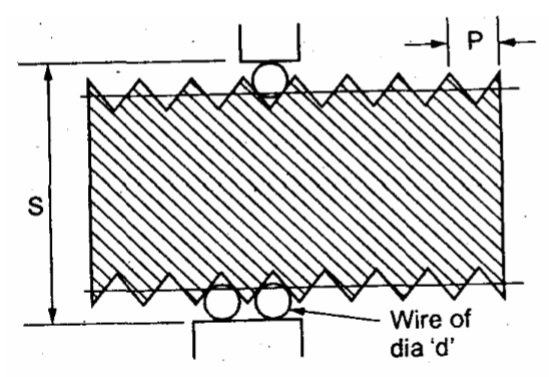

▷ 삼침법(Three Wire Method)
: 나사의 골에 적당한 굵기의 침을 3개 끼워서 침의 외측거리 M을 외측 마이크로미터로 측정하여 수나사의 유효지름을 계산하는 방법
M : 외측 마이크로미터의 측정길이, W : 침의 지름, p : 나사의 피치
※ 나사의 유효지름 측정 가능한 방법
ⓐ 삼침법
ⓑ 나사마이크로미터
ⓒ 투영기
ⓓ 공구현미경
