[일반기계기사] 브로칭(Broaching)에 대해서 알아보자



▷ 브로칭(Broaching)

: 브로치라는 절삭 공구를 사용해 공작물의 안팎을 필요한 모양으로 절삭하는 가공법을 일컫는다. 브로치라는 절삭 공구 외주엔 많은 상사형의 날이 흡사 나뭇가지처럼 축을 따라 치수 순으로 배열되어 있다.

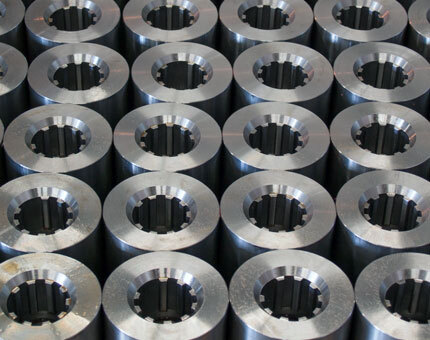

ㄱ. 내면 브로치 작업 : 키홈, 스플라인홈, 다락형 구멍 등

ㄴ. 외면 브로치 작업 : 기어의 치형, 특수한 모양의 면



ⓐ 각 제품에 따라 브로치를 만들어야 하므로 제작에 시간이 많이 걸린다.

ⓑ 공구의 값이 비싸므로 일정량의 이상의 대량 생산에 이용된다.

ⓒ 보통 고속도강(H.S.S)으로 제작된다.

ⓓ 다듬질 치수를 정확하게 하고자 할 경우 초경합금을 붙여 사용한다.
